Hvordan kan trelags emaljert ledning forbedre elektrisk isolasjon og viklingseffektivitet

Huaying, en spesialisert produsent av isolert ledning, utviklerTrelags emaljert trådfor applikasjoner som krever pålitelig elektrisk isolasjon, konsistent ledningsevne og presis viklingsytelse. Å forstå dens konstruksjon, produksjonsprosess og utvalgskriterier hjelper ingeniører og innkjøpsteam å velge en passende ledning for kompakt elektrisk og elektronisk utstyr.

Trippellags emaljert tråd er designet for å kombinere elektrisk ledningsevne med flere beskyttende isolasjonslag. Ytelsen avhenger av lederdimensjoner, beleggmaterialer, isolasjonstykkelse, vedheft og produksjonskonsistens. For ingeniører som designer transformatorer, induktorer, spoler og andre elektromagnetiske komponenter, påvirker disse egenskapene viklingseffektivitet, elektrisk pålitelighet og langsiktig driftsstabilitet. Denne veiledningen forklarer arbeidsprinsippene, viktige fordeler, produksjonshensyn, bruksscenarier og innkjøpsfaktorer knyttet til trippel-lags isolert viklingstråd. Den introduserer også Huayings produksjonsmuligheter og gir praktiske spørsmål kjøpere bør stille før de velger en ledningsspesifikasjon.

Innholdsfortegnelse

1. Hva er trippellags emaljert tråd?
2. Hvordan fungerer dens struktur og materialsammensetning?
3. Hva er de viktigste ytelsesfordelene?
4. Hvordan produseres trelags emaljert tråd?
5. Hvor brukes trippellags emaljert tråd?
6. Hvordan sammenligner du ledningsspesifikasjoner?
7. Hvordan bør kjøpere velge riktig ledning?
8. Hva bør du vite om Huaying?
9. Ofte stilte spørsmål
10. Konklusjon

1. Hva er trippellags emaljert tråd?

Trippellags emaljert ledning er en ledende ledning designet med flere isolasjonsbelegg eller lag for å hjelpe elektrisk å isolere lederen fra omgivende komponenter. Avhengig av produktdesign, kan lederen være laget av kobber eller et annet spesifisert ledende materiale, mens isolasjonssystemet velges i henhold til elektriske, termiske og mekaniske krav.

I motsetning til en leder beskyttet av et enkelt belegg, gir en trelags isolasjonsdesign flere beskyttende barrierer. Denne konstruksjonen kan forbedre isolasjonens pålitelighet og hjelpe produsenter med å utvikle kompakte elektromagnetiske komponenter der viklingsplassen er begrenset.

Begrepet må ikke forveksles med alle typer trippelisolerte ledninger. Emaljert viklingstråd og trippelisolert ledning kan ha forskjellige beleggsystemer, konstruksjonsmetoder og samsvarskrav. Kjøpere bør derfor verifisere den eksakte produktstrukturen i stedet for å anta at alle trelags ledninger deler identiske ytelsesegenskaper.

For mer informasjon om det tilgjengelige produktet, besøk Huaying Triple-Layer Enameled Wire produktside.

2. Hvordan fungerer dens struktur og materialsammensetning?

Ytelsen til trippel-lags viklingstråd avhenger av hvordan lederen og isolasjonssystemet fungerer sammen. Hver komponent bidrar til ledningens generelle elektriske og mekaniske egenskaper.

• Ledende kjerne:Fører elektrisk strøm gjennom viklingen. Ledermateriale, tverrsnittsdimensjoner og trådkonfigurasjon påvirker elektrisk motstand og strømføringsevne.
• Primært isolasjonslag:Gir en innledende elektrisk barriere mellom lederen og tilstøtende svinger eller komponenter.
• Mellomliggende isolasjonslag:Legger til en annen beskyttende barriere og bidrar til det totale isolasjonssystemet.
• Ytre isolasjonslag:Bidrar til å beskytte de underliggende lagene under håndtering, vikling og montering, avhengig av materialets egenskaper.

Den faktiske sammensetningen varierer etter produktspesifikasjon. Huayings produktinformasjon beskriver en produksjonsprosess som involverer polyamidfilm, høyisolerende spraybelegg og glassfiber. Kjøpere bør bekrefte den nøyaktige materialsekvensen og konstruksjonen for den valgte modellen før den inkorporeres i et design.

Isolasjonstykkelse er spesielt viktig. For tynn isolasjon oppfyller kanskje ikke den nødvendige dielektriske ytelsen, mens unødvendig tykk isolasjon kan øke den ferdige tråddiameteren og redusere plassen som er tilgjengelig for vikling. En balansert design støtter både elektrisk pålitelighet og effektiv komponentemballasje.

3. Hva er de viktigste ytelsesfordelene?

Pålitelig elektrisk isolasjon

Flere isolasjonslag kan gi ekstra beskyttelse mot elektrisk kontakt mellom tilstøtende ledere og omgivende komponenter. Faktisk dielektrisk styrke avhenger av isolasjonsmaterialene, tykkelsen, produksjonskvaliteten og testforholdene. Ingeniører bør bekrefte nødvendig tålespenning og gjeldende standarder før de godkjenner en ledning for sikkerhetskritisk utstyr.

Potensial for kompakte viklingsdesign

Der isolasjonssystemet oppfyller applikasjonens elektriske krav, kan en nøye optimalisert ledningskonstruksjon bidra til å redusere behovet for supplerende isolasjonsmaterialer. Den resulterende plassbesparelsen avhenger av komponentdesignet og de spesifikke isolasjonskravene; de bør ikke antas uten å gjennomgå de relevante standardene.

Konsekvent produksjonskvalitet

Ensartede lederdimensjoner og isolasjonsbelegg støtter forutsigbar viklingsoppførsel. Beleggsfeil, inkonsekvente diametre eller dårlig vedheft kan skape problemer under automatisert vikling og kan påvirke påliteligheten til den ferdige komponenten.

Langsiktige kostnadshensyn

Kabelvalg bør utgjøre mer enn den opprinnelige kjøpesummen. Konsekvent kvalitet kan bidra til å redusere produksjonsfeil, omarbeiding og vedlikehold forbundet med isolasjonsrelaterte feil. Den faktiske kostnadsfordelen avhenger av bruksforhold, produktets levetid, produksjonsutbytte og kvaliteten på de alternative materialene som vurderes.

Disse fordelene er betinget av å velge en passende spesifikasjon og verifisere ytelsen. Ingen isolasjonsdesign eliminerer behovet for passende elektrisk beskyttelse, testing og sikker utstyrsdesign.

4. Hvordan produseres trippellags emaljert tråd?

Konsistens i produksjonen er avgjørende fordi lederen og isolasjonen må forbli ensartet langs lengden av den ferdige ledningen. Huaying beskriver flere viktige stadier i produksjonsprosessen.

1. Trådtegning:Det ledende materialet trekkes til de nødvendige dimensjonene. Overflatekvalitet og dimensjonskonsistens er viktig for påfølgende belegningsoperasjoner.
2. Utglødning:Kontrollert varmebehandling kan justere lederens mekaniske egenskaper, og hjelpe den med å oppnå de egenskapene som kreves for vikling og videre bearbeiding.
3. Isolasjonsapplikasjon:Belegg eller isolasjonsmaterialer påføres i henhold til spesifisert produktkonstruksjon. Ensartet dekning bidrar til å begrense tynne flekker og andre potensielle defekter.
4. Tykkelse kontroll:Produsenten kontrollerer isolasjonsdimensjonene for å oppnå ønsket ferdig diameter og elektrisk ytelse.
5. Herding:Der beleggsystemet krever herding, hjelper kontrollert bearbeiding med å utvikle de tiltenkte belegningsegenskapene og vedheften.
6. Sluttkontroll:Passende dimensjonale, visuelle, elektriske og mekaniske kontroller bidrar til å bekrefte samsvar med produktspesifikasjonen.

Huayings produktside rapporterer en tykkelseskontrollnøyaktighet på ±0,005 mm for den beskrevne belegningsprosessen. Kjøpere bør bekrefte målereferansen, gjeldende modell og inspeksjonsmetode når denne figuren brukes som et anskaffelseskrav.

For ingeniørteam inkluderer den mest nyttige kvalitetsdokumentasjonen en definert produktspesifikasjon, inspeksjonskriterier, sporbarhetsinformasjon der tilgjengelig, og testresultater som er relevante for den tiltenkte applikasjonen.

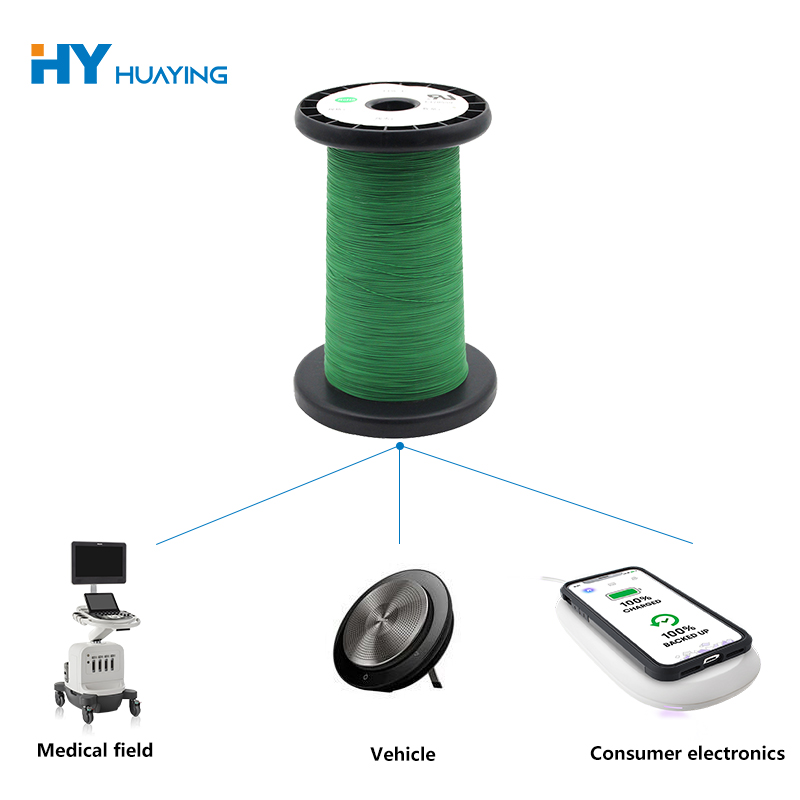

5. Hvor brukes trippellags emaljert tråd?

Trippellags isolert viklingstråd kan vurderes for elektriske og elektroniske produkter der isolasjonspålitelighet, kompakt vikling og konsistent ledningsevne er viktig. Egnetheten avhenger av ledningens faktiske spesifikasjoner og utstyrets driftsforhold.

• Transformatorer:Vikleledere må oppfylle komponentens spennings-, temperatur-, isolasjons- og dimensjonskrav.
• Induktorer og choker:Passende viklingstråd støtter magnetiske komponentdesign som brukes i strømkonvertering og filtreringskretser.
• Bytte strømforsyninger:Isolasjons- og lederegenskaper må være kompatible med svitsjefrekvens, spenningsspenning, termiske forhold og gjeldende sikkerhetskrav.
• Elektronisk utstyr:Kompakte strømmoduler og andre elektriske enheter kan ha nytte av en viklingsledning valgt for begrenset installasjonsplass.
• Industrielle elektriske systemer:Tilpassede viklingskomponenter krever ledningsspesifikasjoner tilpasset deres driftssykluser og miljøforhold.

Før du velger en ledning for noen av disse applikasjonene, bør ingeniører evaluere temperaturøkning, elektrisk spenning, viklingsspenning, driftsfrekvens, fuktighetseksponering og relevante sertifiseringskrav. Et produkts egnethet for én transformator eller strømforsyning etablerer ikke automatisk egnethet for hvert design.

6. Hvordan sammenligner du ledningsspesifikasjoner?

Sammenligning av spesifikasjoner er mer pålitelig enn å velge en ledning basert på produktnavnet alene. Tabellen nedenfor oppsummerer de viktigste parameterne kjøpere bør vurdere.

Huaying publiserer eksempler på lederkonfigurasjoner, overordnede diametermål og ledermotstandsverdier på sin produktside. Fordi verdiene er modellspesifikke, bør kjøpere konsultere den originale spesifikasjonstabellen og be om bekreftelse før de bruker noen tall i tekniske beregninger.

Referanse: Triple-Layer Enameled Wire spesifikasjoner fra Huaying.

7. Hvordan bør kjøpere velge riktig ledning?

Å velge riktig ledning starter med applikasjonen i stedet for en generell påstand om isolasjonsytelse. Innkjøpsteam og designingeniører kan bruke følgende sjekkliste for å begrense passende alternativer.

• Definer de elektriske kravene:Spesifiser arbeidsspenning, forventet strøm, frekvens, krav til dielektrisk motstand og akseptabel motstand.
• Bekreft de termiske forholdene:Etabler forventet driftstemperatur, temperaturøkning, kjølemetode og driftssyklus.
• Sjekk viklingsbegrensninger:Bestem tilgjengelig viklingsvindu, nødvendig ferdig diameter, bøyeradius og produksjonsutstyrsbegrensninger.
• Kontroller isolasjonssystemet:Be om detaljer om lagmaterialer, tykkelsestoleranser, vedheft og relevante elektriske testmetoder.
• Gjennomgå overholdelsesbehov:Identifiser standardene og godkjenningene som kreves for det ferdige utstyret og destinasjonsmarkedet.
• Vurder produksjonskonsistens:Spør om inspeksjonsprosedyrer, batchkonsistens, emballasje og sporbarhetsdokumentasjon.
• Be om prøver når det er aktuelt:Test prøvetråd ved å bruke selve viklingsprosessen og komponentdesign før volumproduksjon godkjennes.

En klar teknisk forespørsel bør inkludere tegninger eller dimensjonsmål, årlig eller batch-etterspørsel, driftsforhold, nødvendige standarder og eventuelle spesielle forventninger til emballasje eller levering. Denne informasjonen hjelper en leverandør med å avgjøre om en eksisterende modell er egnet eller om en tilpasset spesifikasjon trenger evaluering.

8. Hva bør du vite om Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. leverer isolerte trådprodukter og beskriver sitt fokus på produktutvikling, produksjonskvalitet og kundestøtte. I følge selskapets produktinformasjon inkluderer produksjonsprosessen for trippellags emaljert tråd trådtrekking, gløding, påføring av isolasjon, kontrollert herding og dimensjonskontroll.

Selskapet rapporterer også å ha mer enn 10 patenter og et FoU-team på over 20 personer. Disse bedriftsrapporterte tallene gir bakgrunn for dens oppgitte utviklingsevne, men kjøpere bør be om relevant dokumentasjon når patenteierskap, tekniske kvalifikasjoner eller annet bevis kreves for leverandørgodkjenning.

Når de vurderer Huaying eller en annen ledningsleverandør, bør innkjøpsteam vurdere mer enn bedriftslegitimasjon. De viktigste spørsmålene gjelder om den foreslåtte ledningen samsvarer med applikasjonen, om de nødvendige kvalitetsregistrene er tilgjengelige, og om prøver og produksjonspartier konsekvent kan oppfylle den avtalte spesifikasjonen.

For produktspesifikke detaljer, bruk den offisielle Huaying Triple-Layer Enameled Wire-siden som utgangspunkt for en teknisk diskusjon.

9. Ofte stilte spørsmål

1. Hva er hovedformålet med trippellags emaljert tråd?

Dens primære formål er å kombinere en ledende kjerne med flere isolasjonslag, og hjelpe til med å skille lederen elektrisk fra tilstøtende svinger og omgivende komponenter. Det faktiske beskyttelsesnivået avhenger av trådkonstruksjonen, materialegenskaper og verifiserte testresultater.

2. Er trelags emaljert ledning det samme som trippelisolert ledning?

Ikke nødvendigvis. Begrepene kan beskrive relaterte produkter, men leder, isolasjonsmaterialer, beleggmetode og samsvarskrav kan variere. Bekreft alltid den detaljerte konstruksjonen og gjeldende produktstandard før du behandler de to som utskiftbare.

3. Hvilke faktorer bestemmer den elektriske ytelsen til ledningen?

Viktige faktorer inkluderer ledermateriale og dimensjoner, elektrisk motstand, isolasjonstykkelse, dielektrisk styrke, temperaturklassifisering og produksjonskonsistens. Ytelsen må vurderes ved å bruke spesifikasjonene og testforholdene som er relevante for det tiltenkte utstyret.

4. Kan trippellags emaljert tråd tilpasses?

Tilpasning kan være mulig avhengig av produsentens muligheter og produksjonskrav. Kjøpere bør oppgi mållederstørrelse, ferdig diameter, isolasjonskrav, elektriske parametere og forventet bestillingsmengde for å bestemme gjennomførbarhet.

5. Hvordan kan kjøpere verifisere produktkvaliteten før de legger inn en massebestilling?

Be om gjeldende tekniske datablad, relevante inspeksjonsposter og tilgjengelig samsvarsdokumentasjon. Der det er hensiktsmessig, evaluer prøver gjennom dimensjonskontroller, viklingsforsøk og elektriske tester utført i henhold til applikasjonens krav.

6. Hvilken informasjon bør inkluderes i en tilbudsforespørsel?

Inkluder nødvendig ledningsmodell eller tegning, lederdimensjoner, isolasjonskonstruksjon, mål for elektrisk ytelse, gjeldende standarder, bestillingsmengde, leveringsdestinasjon og eventuelle test- eller emballeringskrav. En fullstendig forespørsel gjør teknisk evaluering og tilbud mer effektiv.

10. Konklusjon

Trippellags emaljert ledning kan støtte elektriske design som krever pålitelig isolasjon, konsistent ledningsevne og effektiv vikling. Å velge riktig produkt krever en nøye sammenligning av lederdimensjoner, isolasjonskonstruksjon, dielektrisk ytelse, termiske grenser og produksjonskvalitet. Ved å bekrefte disse faktorene før produksjon, kan ingeniører og innkjøpsteam redusere spesifikasjonsfeil og ta mer informerte kjøpsbeslutninger. Hvis du kjøper isolert viklingsledning for transformatorer, induktorer eller andre elektriske applikasjoner,kontakt Huayingfor å diskutere dine tekniske krav, be om produktspesifikasjoner og utforske en passende løsning for prosjektet ditt.
